400-699-0737在外墻裝飾中，由于施工工人技術不專業(yè)，錯誤操作、墻體原因、外界氣侯等多種因素，容易造成抹灰出現(xiàn)裂縫，這對于施工人員來說，是非常難過的，而且容易造成客戶的不信任，進而很難接工程項目，為此，山東新佳把20多年來抹灰的總結的出現(xiàn)的原因和部位經(jīng)驗分享給大家，希望對大家有幫助。

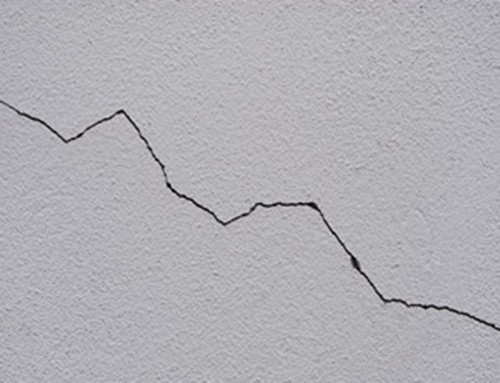

一、建筑裝飾抹灰出現(xiàn)裂縫是建筑物的通病，
常見的裂縫按產(chǎn)生的原因有：收縮裂縫、溫度裂縫、空鼓裂縫、結構裂縫。
按裂縫的深淺有：表面裂縫、深進裂縫、貫穿裂縫。
1、收縮裂縫是抹灰砂漿中水泥水化硬化時，體積逐漸減少等原因而引起的抹灰面的干縮或收縮，砂漿中水泥的穩(wěn)定性差，水泥在硬化后產(chǎn)生不均勻的體積變化，由此產(chǎn)生大量的收縮裂縫，而在實際施工中收縮裂縫大多較淺，是一些表面性的裂縫，對裝飾及結構沒有太多影響。
2、溫度裂縫是由于溫差較大或結構降溫較大時，受到外界約束等原因引起的裂縫，溫度裂縫大多也是表面性裂縫。
3、結構裂縫是由墻體結構變形，而引起與結構牢固粘結在一起的抹灰層的裂縫，這種裂縫比較明顯，長度大、裂縫寬度寬，屬于貫穿性裂縫，危害比較大，容易造成墻體的滲漏現(xiàn)象，是防治的重點。
4、空鼓裂縫是底層灰漿與墻面粘結不牢固，施工前墻面淋水不夠，抹灰后水份被墻面很快吸收，影響粘結力，形成空鼓而產(chǎn)生裂縫。另外墻面清掃不干凈，留有浮土及松散渣塊等，各層之間灰漿施工間隔時間過長或過短，墻體含水率不一致，中間層灰漿標號高于底層標號，凝結時產(chǎn)生收縮應力，造成底層與中間層墻面空鼓，這些都可能使墻體抹灰產(chǎn)生裂縫。
二、建筑物外墻裝飾抹灰裂縫產(chǎn)生的部位
通過對數(shù)個工程的研究，建筑物外墻裝飾抹灰裂縫產(chǎn)生大多集中在以下幾個部位：
1、墻體的大面：特別是沒有分格縫的大墻面出現(xiàn)裂縫現(xiàn)象較重，因為砂漿的收縮比較大。我對十幾個工程研究、分析，發(fā)現(xiàn)墻體大面出現(xiàn)裂縫的現(xiàn)象非常普遍，而且大多數(shù)墻體抹灰沒有分格縫，或者分格縫設置的少，或者不合理。
2、施工縫、沖筋處：外墻裝飾抹灰施工中不可避免出現(xiàn)沖筋、施工縫，由于沖筋、施工縫處的砂漿，先施工的和后施工的收縮不同容易出現(xiàn)收縮裂縫，加上對這些部位處理達不到要求，導致裂縫現(xiàn)象的發(fā)生。
3、門窗洞口的四個邊角處：特別是上面的兩處。主要原因是結構材料收縮、結構變形、墻體的沉降及溫度變化引起。裂縫形狀有呈水平狀的、斜向45°。這種裂縫較寬并且較深，屬于貫通縫，主要出現(xiàn)在工程完工后的1年至2年中，這些裂縫的出現(xiàn)造成了外墻滲漏，窗洞口下邊兩處出現(xiàn)滲漏的現(xiàn)象比較多，有的滲漏較重。
4、女兒墻與屋面板交接處：此處外墻抹灰裂縫多為水平貫穿性裂縫，如果不及時處理，就很容易造成墻體的滲漏現(xiàn)象，女兒墻與屋面板交接處的裂縫是由于屋面板溫度變化對墻體產(chǎn)生水平推力，另一個原因是施工中女兒墻處的構造柱沒按規(guī)范要求設置或者間距太大。
5、突出外墻的結構邊角處裝飾線：這些部位產(chǎn)生溫度裂縫和干縮裂縫，這種裂縫較細，不容易看出來，對建筑的結構和建筑物的美觀沒有什么大的影響。
6、建筑墻體所用材料不同處：不同材料產(chǎn)生的變形不同，建筑工程中磚墻與預制混凝土柱子、磚墻與預制混凝土過梁、磚墻與預制混凝土聯(lián)系梁之間。在工程中都出現(xiàn)過抹灰裂縫現(xiàn)象，一般抹灰結束后不久就會出現(xiàn)。
如果有朋友想了解更多的知識，可以隨時聯(lián)系我們，我們將竭誠為你服務。聯(lián)系電話：4006990737 18663737842
